Patchpanel: was ist das und wofür wird es verwendet?

Patchpanels sind ein wichtiges Element in der modernen Netzwerktechnik. Diese Geräte ermöglichen es, viele Arten von Netzwerkverbindungen an einem Ort zu konsolidieren und zu verwalten. Wenn Sie die Verkabelungsstruktur Ihres Netzwerks optimieren möchten, ist ein Patchpanel unerlässlich.

Es bietet nicht nur mehr Flexibilität bei der Installation, sondern auch die Möglichkeit, das Netzwerk leichter zu überwachen und zu warten.

Was ist ein Patchpanel?

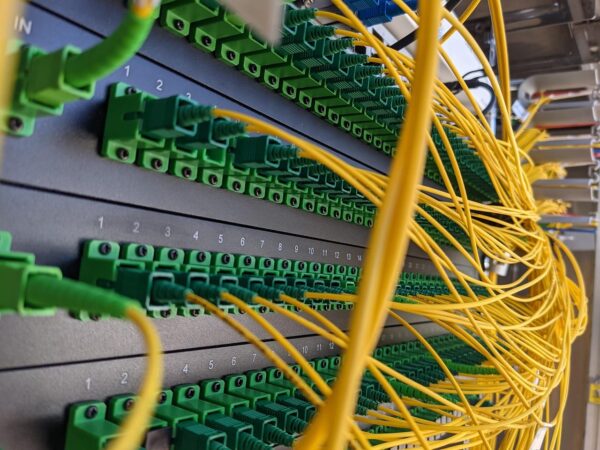

Patchpanel mit angeschlossenen Lichtwellenleiter-Kabeln

Ein Patchpanel ist ein Netzwerkgerät, das in ein Rack-System installiert wird, um Kabelverbindungen zwischen Computern und anderen Netzwerkgeräten zu ermöglichen. Es verfügt über eine Reihe von Ports, die als „Patch-Ports“ bezeichnet werden, die mit Patch-Kabeln verbunden sind. Die meisten Patchpanels sind mit RJ45 (RJ45 ist der Standard für Ethernet-Netzwerkverbindungen) oder LC (Lichtwellenleiter) Ports ausgestattet.

Das Patchpanel ermöglicht es dem Benutzer, Computer und andere Netzwerkgeräte an unterschiedliche Teile des Netzwerks anzuschließen. Dies bedeutet, dass Benutzer ihre Computer und andere Geräte je nach Bedarf über verschiedene Verbindungspunkte im gesamten Netzwerk anschließen können. Unternehmen nutzen Patchpanels normalerweise, um mehrere Computersysteme an einzelne Verbindungspunkte im Rack zu verbinden.

Der Vorteil von Patchpanels besteht darin, dass sie den Anschluss mehrerer Computer und anderer Geräte an einem Ort vereinfachen. Da die Benutzer nur einen Port pro Gerät benötigen, können sie viele Verbindungspunkte gleichzeitig anschließen. Dadurch sparen sie Zeit und bauen keine unnötigen Kabelverbindungen auf. Außerdem können sie ihr Netzwerk leicht organisieren und verwalten, da jedes Gerät seinen eigenen Port hat.

Neben der Organisation des Netzwerks bietet das Patchpanel auch weitere Vorteile wie Zuverlässigkeit und Sicherheit. Da alle Verbindungspunkte im Rack angeschlossen sind, ist die Leistung hoch und die Datensicherheit gewährleistet. Die Ausfallzeit des Systems wird minimiert, was für Unternehmen vorteilhaft sein kann.

Wofür wird ein Patchpanel verwendet?

Ein Patchpanel ist ein wichtiges Element im Bereich der Netzwerktechnik. Es wird verwendet, um die Verbindungen zwischen verschiedenen Geräten in einem Netzwerk zu verwalten und zu steuern. Mit einem Patchpanel können verschiedene Komponenten miteinander verbunden werden, und es gibt viele verschiedene Arten von Patchpanels, die alle unterschiedliche Funktionen erfüllen.

Patchpanels haben mehrere verschiedene Anschlüsse für mehrere verschiedene Arten von Kabeln. Zum Beispiel kann ein Patchpanel Anschlüsse für Ethernet-Kabel, Telefonkabel oder sogar Fiber-Optic-Kabel haben. Die Verbindungsmöglichkeiten mit dem Patchpanel sind sehr vielfältig und ermöglichen es Ihnen, Ihr Netzwerk so anzupassen, dass es Ihren speziellen Bedürfnissen entspricht.

Mit einem Patchpanel können Sie problemlos die Kabelverbindungen ändern, indem Sie den Stecker entfernen und an einen anderen Ort anschließen. Dies ermöglicht es Ihnen, die Kabelverbindung leicht zu ändern, ohne dass Sie neue Kabel installieren müssen. Dadurch ist es möglich, das Netzwerk schnell an die aktuellsten Technologien anzupassen und gleichzeitig Störungsfreiheit zu gewährleisten.

Ein weiterer Vorteil des Einsatzes von Patchfeldern, wie Patchpanel auch genannt werden, ist die Reduzierung der Kosten beim Aufbau des Netzwerks. Da keine neuen Kabel installiert werden müssen, spart man nicht nur Zeit und Geld bei der Installation der Kabel, sondern auch bei der Wartung des Netzwerks. Es bietet auch eine Reihe von Sicherheitsfunktionen, da es einfach ist, den richtigen Anschluss auszuwählen und Fehler zu vermeiden.

Patchpanels sind daher sehr nützlich für Unternehmen aller Größe und Branchen. Sie bietet umfangreiche Möglichkeiten für den Bau flexibler Netzwerke mit minimalem Aufwand und hilft dabei die Effizienz und Sicherheit im gesamten Netzwerk zu verbessern.

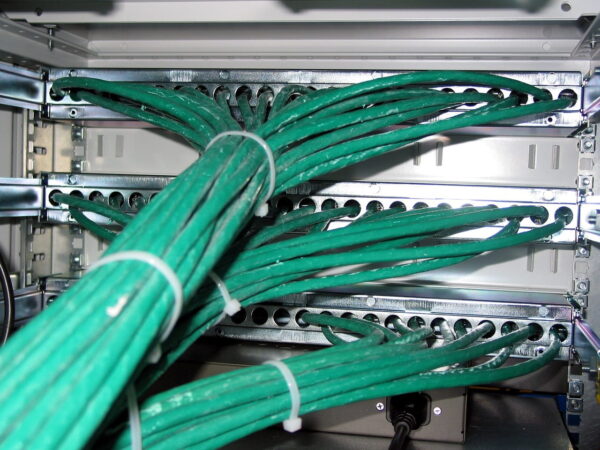

angeschlossene Kabel am Patchfeld

Anschlussarten

Es gibt verschiedene Arten von Patchpanels, und jede Art hat ihre eigenen Vor- und Nachteile. Die häufigsten Patchpanel-Anschlussarten sind:

  • Einzel-Port-Patchpanels: Diese Patchpanels haben einen Anschluss für jeden Port. Dies ist die einfachste Art von Patchpanel, aber es gibt einige Nachteile. Zum einen ist es nicht so flexibel wie andere Arten von Patchpanels, da jeder Port nur für einen bestimmten Anschluss verwendet werden kann. Zum anderen sind diese Patchpanels oft teurer als andere Arten von Patchpanels.
  • Dual-Port-Patchpanels: Diese Patchpanels haben zwei Anschlüsse pro Port. Dies bedeutet, dass Sie zwei Geräte an jeden Port anschließen können. Dies ist sehr nützlich, wenn Sie zwei Geräte anschließen müssen, die unterschiedliche Anschlüsse benötigen. Dual-Port-Patchpanels sind auch flexibler als Einzelport-Patchpanels, da Sie mehr als ein Gerät an jeden Port anschließen können. Allerdings sind Dual-Port-Patchpanels auch teurer als Einzelport-Patchpanels.
  • Wandmontierte Patchpanels: Diese Patchpanels werden an der Wand montiert und haben in der Regel mehrere Ports. Wandmontierte Patchpanels sind sehr nützlich, wenn Sie viele Geräte anschließen müssen. Allerdings sind sie auch teurer als andere Arten von Patchpanels.
  • Tischmontierte Patchpanels: Diese Patchpanels werden auf dem Schreibtisch montiert und haben in der Regel mehrere Ports. Tischmontierte Patchpanels sind sehr nützlich, wenn Sie viele Geräte anschließen müssen. Allerdings sind sie auch teurer als andere Arten von Patchpanels.

Kategorisierung nach TIA/EIA-Standards

Patchpanels sind eine integrale Komponente des Netzwerkkabels, die für einen sicheren und effizienten Anschluss von verschiedenen Geräten an das Netzwerk benötigt werden. Es gibt jedoch verschiedene Arten von Patchpanels, die jeweils nach den TIA/EIA-Standards klassifiziert werden.

Die TIA/EIA-Normen, auch als Telecommunications Industry Association/Electronic Industries Alliance Standards bekannt, stellen Anforderungen an die Leistung, Kompatibilität und Sicherheit von Patchpanel-Kabeln.

Diese Normen bilden die Grundlage für alle Arten von Patchpanels und garantieren somit eine reibungslose Kommunikation zwischen den verschiedenen Netzwerkelementen.

Die am häufigsten verwendeten TIA/EIA-Standards sind CAT5e und CAT6. CAT5e ist die gängigste Patchpanel-Kategorie und wird meistens verwendet, um schnelle Datengeschwindigkeiten bis zu 1 Gbit/s über ungefähr 100 Meter zu ermöglichen. CAT6 ist ein hochleistungsfähiges Kabel, das Geschwindigkeiten bis zu 10 Gbit/s über ungefähr 55 Meter ermöglicht. Es gibt auch CAT7 und CAT8-Kabel, aber diese werden nur selten verwendet.

Neben den obigen Kategorien können Patchpanels auch nach der Art der Anschlüsse klassifiziert werden, die sie unterstützen. Die häufigsten Typen sind RJ45-, SFP+- und LC-Anschlüsse. Jeder davon hat seine spezifischen Anschlussmerkmale und ist für bestimmte Aufgaben am besten geeignet.

Für Unternehmen ist es daher entscheidend, den richtigen Typ von Patchpanel zu wählen. Da die Auswahl des richtigen Typs von Patchpanel komplex sein kann, empfehlen viele Experten Unternehmen dringend, einen spezialisierten Netzwerkinstallateur oder Berater hinzuzuziehen, um ihnen bei der Entscheidungsfindung zu helfen.

Nur so kann man sicherstellen, dass man das Richtige für sein Unternehmen bekommt.

Unterschiedliche Ausführungen von Patchfeldern

Es gibt verschiedene Ausführungen von Patchpanels. Die meisten sind in 19-Zoll-Rackmontage gehalten und unterstützen eine Kategorie 5, 5e oder 6 Verkabelung. Diese Patchpanels können entweder horizontal oder vertikal installiert werden und verfügen über eine Reihe von Anschlüssen, die für die Verbindung mit anderen Geräten und Komponenten erforderlich sind.

Einige der häufigsten Arten von Patchpanels sind unten aufgeführt:

  1. Horizontales Rack-Patchpanel: Dieses Panel ist in der Regel in einem 19-Zoll-Rack montiert und bietet eine Kategorie 5, 5e oder 6 Verkabelung. Es verfügt über eine Reihe von Anschlüssen, die für die Verbindung mit anderen Geräten und Komponenten erforderlich sind. Einige dieser Patchpanels sind mit einer integrierten Schirmung ausgestattet, die störende elektromagnetische Interferenzen (EMI) reduziert.
  2. Vertikales Rack-Patchpanel: Dieses Panel wird ebenfalls in einem 19-Zoll-Rack montiert, verfügt jedoch über eine vertikale Orientierung anstelle der horizontalen Orientierung des horizontalen Rack-Patchpanels. Wie beim horizontalen Rack-Patchpanel bietet es eine Kategorie 5, 5e oder 6 Verkabelung und hat Anschlüsse für die Verbindung mit anderen Geräten und Komponenten. Einige dieser Patchpanels sind auch mit einer integrierten Schirmung ausgestattet, um störende elektromagnetische Interferenzen (EMI) zu reduzieren.
  3. Modulares Patchpanel: Dieses Panel ist in der Regel kleiner als die Rack-Patchpanels und verfügt über einen modularen Steckertyp anstelle der traditionellen RJ45-Buchsen. Dies ermöglicht es Ihnen, das Panel leichter zu transportieren und an verschiedene Geräte anzuschließen. Einige dieser Patchpanels haben auch integrierte Schutzschalter, um Stromausfälle zu verhindern oder zu minimieren.
  4. Desktop-Patchpanel: Dieses Panel ist kleiner als das Rack-Patchpanel und wird normalerweise auf oder neben einem Schreibtisch platziert. Es hat in der Regel mehrere RJ45-Buchsen sowie einen modularen Steckertyp für den Anschluss an andere Geräte. Einige dieser Patchpanels haben auch integrierte Schutzschalter, um Stromausfälle zu verhindern oder zu minimieren.

Wo wird ein Patchpanel angeschlossen?

Ein Patchpanel wird in der Regel an einer zentralen Stelle im Netzwerk angeschlossen. In einem Heimnetzwerk kann dies zum Beispiel im Technikraum, im Keller oder in einem Schrank sein. In einem größeren Unternehmensnetzwerk kann es in einem Serverraum oder in einem Netzwerkschrank untergebracht sein.

Angebot
DIGITUS Netzwerk-Schrank 19 zoll 9 HE - unmontiert - Wandmontage - 400 mm Tiefe - Traglast 60 kg -...*
  • Netzwerk Wandgehäuse mit 9 Höheneinheiten aus 1,1 - 1,5 mm robustes Stahlblech mit hoher Belastbarkeit, pulverbeschichtet
  • Unmontierte Lieferung des Serverschrank im Flat-Pack sorgt für Kosten- und Platzeffizienz

Letzte Aktualisierung am 22.05.2024 um 12:50 Uhr  /  * = Affiliate Links / Bilder von der Amazon Product Advertising API

Das Patchpanel wird üblicherweise an einen Switch oder Router angeschlossen. Dies ermöglicht es, die Verbindungen zwischen den verschiedenen Geräten im Netzwerk herzustellen und zu verwalten.

Die einzelnen Anschlüsse des Patchpanels werden dann verwendet, um die Netzwerkkabel von den Geräten anzuschließen, wie z.B Computer, Drucker, etc.

Es ist wichtig, das Patchpanel in einem sicheren und zugänglichen Ort zu installieren, damit es leicht zugänglich ist für Wartung und Anpassungen. Es ist auch wichtig, darauf zu achten, dass das Panel ordentlich und ordentlich verkabelt ist, um sicherzustellen, dass es ordentlich organisiert und leicht zu verwalten ist.
